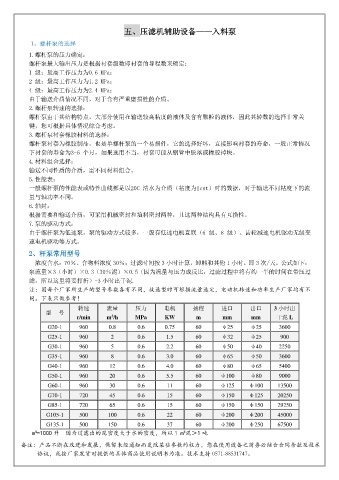

Page 49 - 《麻豆操逼视频大全配件係列》

五、麻豆操逼视频大全輔助設備——入料泵

1、螺杆泵的選擇
1.螺杆泵的壓力確定：
螺杆泵最大輸出壓力是根據襯套級數即襯套的導程數來確定：
1 級：最高工作壓力為0.6 MPa；
2 級：最高工作壓力為1.2 MPa；
4 級：最高工作壓力為2.4 MPa；
由於輸送介質情況不同，對於含有嚴重磨損性的介質。
2.螺杆泵轉速的選擇：
螺杆泵由於其結構特點，大部分使用在輸送較高粘度的液體及含有顆粒的液體，因此其轉數的選擇非常關
鍵，您可根據具體情況綜合考慮。
3.螺杆泵襯套橡膠材料的選擇：
螺杆泵襯套為橡膠製品，也是單螺杆泵的一個易損件，它的選擇好壞，直接影響襯套的壽命，一般正常情況
下襯套的壽命為3-6 個月，如果選用不當，襯套可能從鋼管中脫落或橡膠掉塊。
4.材料組合選擇：
輸送不同性質的介質，需不同材料組合。
5.性能表：
一般螺杆泵的性能表或特性曲線都是以20C 清水為介質（粘度為1cst）時的數據，對於輸送不同粘度下的流
量與軸功率不同。
6.軸封：
根據需要和輸送介質，可采用機械密封和填料密封兩種，且這兩種結構具有互換性。
7.泵的驅動方式：
由於螺杆泵為低速泵，泵的驅動方式較多，一般有低速電機直聯（6 級、8 級）、齒輪減速電機驅動無級變
速電機驅動等方式。
2、杆泵常用型號

濃度含水：70％、含物料濃度 30％；過濾時間按 3 小時計算，卸料和其他 1 小時。即 3 次/天。公式如下：
泵流量×3（小時）×0.3（30％泥）×0.5（因為流量與壓力成反比，過濾過程中將有約一半的時間在帶壓過
濾，所以這裏將要打折）=3 小時出幹泥.
注：因每個廠家所生產的型號參數各有不同，故選型時可根據流量選定，電動機轉速和功率生產廠家均有不
同。下表隻做參考！
轉速 流量 壓力 電機 揚程 進口 出口 3 小時出
型 號
r/min m /h MPa KW m mm mm 幹泥 L
3
G20-1 960 0.8 0.6 0.75 60 φ25 φ25 3600
G25-1 960 2 0.6 1.5 60 φ32 φ25 900
G30-1 960 5 0.6 2.2 60 φ50 φ40 2250
G35-1 960 8 0.6 3.0 60 φ65 φ50 3600

G40-1 960 12 0.6 4.0 60 φ80 φ65 5400
G50-1 960 20 0.6 5.5 60 φ100 φ80 9000
G60-1 960 30 0.6 11 60 φ125 φ100 13500
G70-1 720 45 0.6 15 60 φ150 φ125 20250
G85-1 720 65 0.6 15 60 φ150 φ150 29250
G105-1 500 100 0.6 22 60 φ200 φ200 45000
G135-1 500 150 0.6 37 60 φ200 φ250 67500
m³=1000 升 因為過濾出的泥密度大於水的密度，所以 1 m³泥＞1 噸

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
