P. 71
B
A

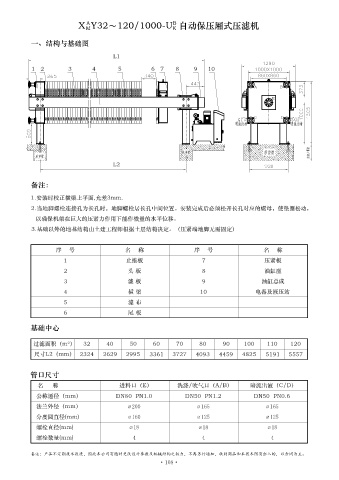

X Y32～120/1000-U 自動保壓廂式麻豆操逼视频大全
K
M
一、結構與基礎圖
L1
1 2 3 4 5 6 7 8 9 10
A B
E
2" _ C D 2" _
G 3 G 3
L2
備注：
1.安裝時校正橫梁上平麵,允差3mm.
2.當地腳螺栓連接孔為長孔時，地腳螺栓居長孔中間位置。安裝完成後必須鬆開長孔對應的螺母，使墊圈鬆動，
以確保機架在巨大的壓緊力作用下能作微量的水平位移。
3.基礎以外的地基結構由土建工程師根據土層結構決定。（壓緊端地腳無需固定）
序 號 名 稱 序 號 名 稱
1 止推板 7 壓緊板
2 頭 板 8 油缸座
3 濾 板 9 油缸總成
4 橫 梁 10 電器及液壓站
5 濾 布
6 尾 板
基礎中心
過濾麵積（m²） 32 40 50 60 70 80 90 100 110 120
尺寸L2（mm） 2324 2629 2995 3361 3727 4093 4459 4825 5191 5557
管口尺寸
名 稱 進料口（E） 洗滌/吹氣口（A/B） 暗流出液（C/D）
公稱通徑（mm） DN80 PN1.0 DN50 PN1.2 DN50 PN0.6
法蘭外徑（mm） ∅ 200 ∅ 165 ∅ 165
分度圓直徑(mm) ∅ 160 ∅ 125 ∅ 125
螺栓直徑(mm) ∅ 18 ∅ 18 ∅ 18
螺栓數量(mm) 4 4 4
備注：產品不定期技術改進，因此本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
·108·
