P. 11
A
B

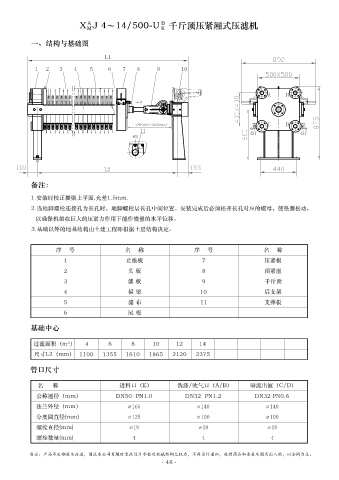

X J 4～14/500-U 千斤頂壓緊廂式麻豆操逼视频大全
K
M
一、結構與基礎圖
L1
1 2 3 4 5 6 7 8 9 10
A B
A
E
C D
11
G 2 1" _ G 2 1" _
A向
L2
備注：
1.安裝時校正橫梁上平麵,允差1.5mm.
2.當地腳螺栓連接孔為長孔時，地腳螺栓居長孔中間位置。安裝完成後必須鬆開長孔對應的螺母，使墊圈鬆動，
以確保機架在巨大的壓緊力作用下能作微量的水平位移。
3.基礎以外的地基結構由土建工程師根據土層結構決定。
序 號 名 稱 序 號 名 稱
1 止推板 7 壓緊板
2 頭 板 8 頂緊座
3 濾 板 9 千斤頂
4 橫 梁 10 後支架
5 濾 布 11 支撐板
6 尾 板
基礎中心
過濾麵積（m²） 4 6 8 10 12 14
尺寸L2（mm） 1100 1355 1610 1865 2120 2375
管口尺寸
名 稱 進料口（E） 洗滌/吹氣口（A/B） 暗流出液（C/D）
公稱通徑（mm） DN50 PN1.0 DN32 PN1.2 DN32 PN0.6
法蘭外徑（mm） ∅ 165 ∅ 140 ∅ 140
分度圓直徑(mm) ∅ 125 ∅ 100 ∅ 100
螺栓直徑(mm) ∅ 18 ∅ 18 ∅ 18
螺栓數量(mm) 4 4 4
備注：產品不定期技術改進，因此本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
·48·
